海康威视 R1 打造完美的 Ubuntu Server——(RGB)氛围灯开关

前言

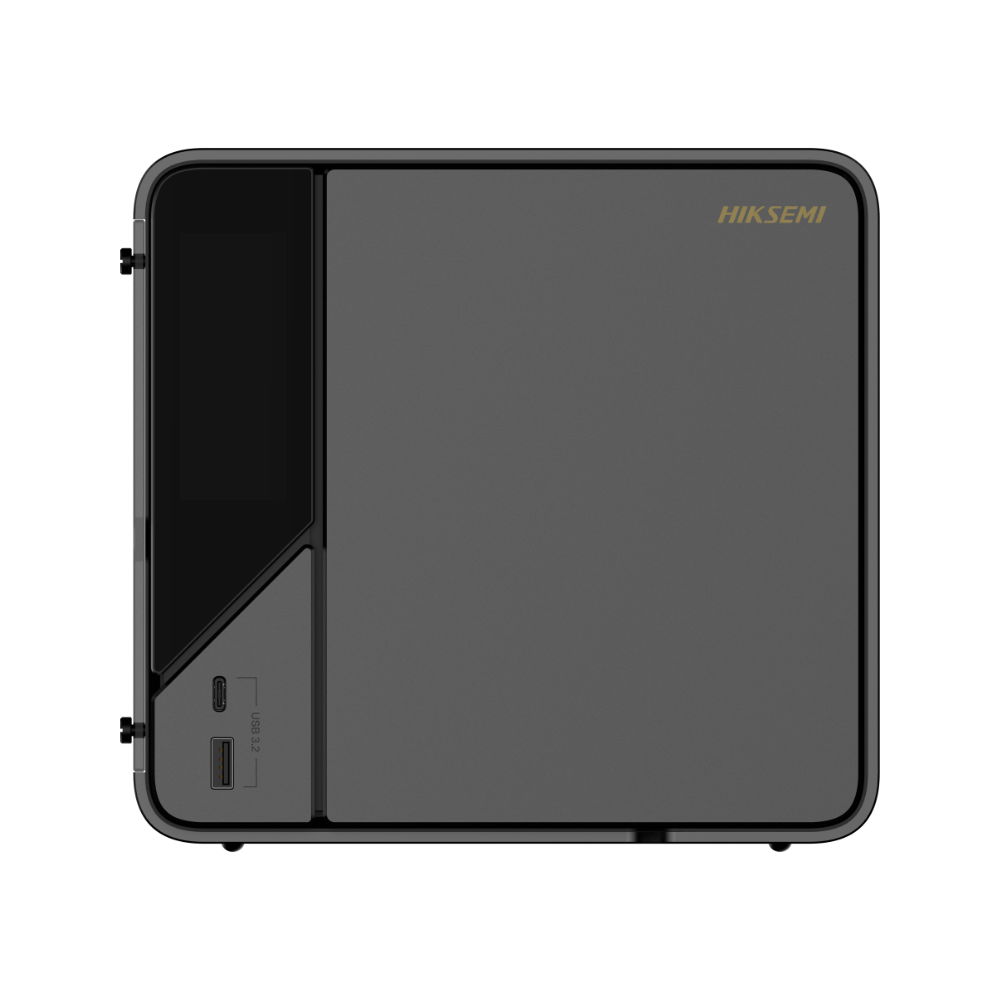

海康威视R1这台机器颜值、性价比都很高，功耗低、四盘位、N100、双2.5G网卡、板载EMMC、有两个NVME固态硬盘插槽，基本满足了我对NAS的需求。但机器自带的NAS系统不能当作普通Linux系统使用，所以机器到手第一时间就安装了Ubuntu Server 24.04系统（为了不破坏板载闪存上的原版系统，Ubuntu系统安装在NVME固态硬盘上，后续会庆幸这个英明的决定，哈哈）。但海康威视R1这台机器当作一台7*24小时运行的Ubuntu服务器，存在几大硬伤：

一、机箱氛围灯无法关闭，虽然看着很酷炫

二、风扇无法控制转速，重负载时CPU温度会飙升到90度，平时无负载时风扇不减速或停止

三、前面板小屏幕无法关闭

经过一番折腾，以上问题全部解决，R1变身完美的Ubuntu Server!理论上这些经验也能用于飞牛Nas系统，但我没去尝试。

第一个问题，机箱氛围灯(RGB灯光)

原厂系统里可以手动关闭主板氛围灯，换成 Ubuntu 之后，这个开关功能直接消失了。

这个问题其实说大不大，说小也不小；但 R1 很多人会放卧室、书房或者电视柜旁边，氛围灯晚上一直亮着，真的影响休息。前前后后试了 GPIO、ACPI、显示驱动、I2C，走了不少弯路，最后才从原厂 eMMC 镜像里把真正的控制方式抠出来。

结论先放在前面：

在 Ubuntu Server 24.04 下可以成功关闭海康威视 R1 的氛围灯 (其它Linux系统应该也可以)
方案已经做成可持久化配置，重启系统后依然生效

机器系统配置

原厂系统：安装在板载 eMMC
Ubuntu Server 24.04：安装在 NVMe

一开始，我也以为是 GPIO

装完 Ubuntu 之后，最自然的第一反应当然是先看 Linux 有没有现成的 LED 接口：

ls /sys/class/leds

结果是空的。

那就只能继续找，开始怀疑是不是某个 GPIO 在控制灯。因为很多小主机、NAS、软路由的前面板功能，本来就可能挂在 GPIO 或 Super I/O 上。

我当时重点排查了两类：

gpiochip0：Intel PCH 提供的 GPIO
gpiochip1：IT8613 Super I/O 提供的 GPIO

后面还专门做了几轮扫描：

扫 gpiochip1 多个线号
扫 gpiochip0 的 GPP_E 范围

结果：氛围灯完全没有变化。

R1 这台机器的氛围灯，不是靠普通 GPIO 直接拉高拉低就能解决的。

中途还误判过 I2C 设备

但这条线很快就被证伪了。

后面确认下来，i2c-2 上的 0x44 实际上是 Sensirion SHT4x 温湿度传感器，不是灯控芯片。

后来又怀疑 ACPI、BIOS、显示驱动

但最终都解决不了。

别猜了，还是直接去看原厂系统吧

所以，这里很庆幸没有把原厂系统格式化掉！！

先把原厂 eMMC 挂起来

挂载之后大致能对应出这些内容：

mmcblk0p3 / mmcblk0p8：原厂系统分区
mmcblk0p4 / mmcblk0p5：histor.img
mmcblk0p7：小屏应用分区
mmcblk0p6：配置分区

很快能发现两个关键点：

原厂前面板小屏应用是一个 Electron AppImage。
原厂真正的后端业务不在小屏分区里，而是在 histor.img。

这时候就知道该往哪下手了：前端看协议，后端找实现。

先从前端小屏应用里找线索

小屏分区里有这样一个文件：

HistorSub-Linux-1.1.15.AppImage

把它解包之后，前端代码里能看到一些非常直白的字段，比如：

deviceLightColor
deviceLightMode

看到这里，其实已经能确认一件事：

这条氛围灯不是 Linux 标准 leds 子系统在管，而是前面板/小屏这套软件栈的一部分。

继续往下看前端打包出来的 JS，很快又挖到了一个更关键的点：它并不是直接操作 GPIO，而是去访问一个本地 HTTPS 服务：

https://127.0.0.1:20443

而且代码里直接出现了这些动作：

get_atmo_light
set_atmo_light
set_atmo_color
get_light_theme
set_light_theme

甚至还能看到灯效枚举：

LightEffectTurnOff = 999
LightEffectMatchTheme = 1000
LightEffectDynamicColor = 1001
LightEffectBlueColor = 1002
LightEffectWhiteColor = 1003
LightEffectYellowColor = 1004

这一步非常有价值，因为它说明了两件事：

原厂前端确实在通过本地服务控制氛围灯
“关灯”这个动作在原厂软件里是真实存在、可调用的

所以问题是：

这个服务到底是谁提供的？

最关键的后端，在 `histor.img`

把 histor.img 也挂出来之后，可以看到一批原厂二进制程序，比如：

emhistor
mod_intf
proxyDaemon
key_event_handle
server_recv

其中最像“核心业务后端”的，就是：

/histor/bin/emhistor

继续在二进制字符串里搜，很快就发现它明确包含：

20443
set_atmo_light
get_atmo_light
set_atmo_color
set_light_theme

到这里其实已经八九不离十了。

换句话说，原厂前端访问的那个本地服务，基本就是 emhistor 在提供服务。

接下来我没有去整套复刻原厂系统，而是做了一个更小、更安全的实验：

临时把原厂 histor 环境挂到 Ubuntu
补上它需要的动态库
直接尝试启动 emhistor

虽然它启动后报了不少“原厂环境不完整”的错误，但日志里出现了一条关键内容：

i2cset -f -y 0 0x26 0x90 0x0

看到这一行的时候，答案就已经出来了。

对，关灯就是这么关的。

最终结论：真正可用的关灯命令

在海康威视 R1 上，Ubuntu 下可以直接关闭氛围灯的命令就是：

sudo i2cset -f -y 0 0x26 0x90 0x0

执行完之后，可以再读一下对应寄存器确认：

sudo i2cget -f -y 0 0x26 0x90

正常会读到：

0x00

这条命令已经在实机验证通过：

执行后氛围灯彻底熄灭
配成自动化之后，Ubuntu 重启后依然保持熄灭

Ubuntu 下的最终修复方案

下面这套是我最终落地并验证通过的方案。

1. 安装 `i2c-tools`

如果系统里没有 i2cset / i2cget：

sudo apt update
sudo apt install -y i2c-tools

2. 写入控制脚本

创建文件：

/usr/local/sbin/hkvr1-ambient-light

内容如下：

#!/bin/sh
# 海康 R1 系氛围灯（DMI 匹配见 /etc/default/hkvr1-ambient 中 HKVR1_PRODUCT_PATTERN）。
# Reverse-engineered from the OEM eMMC image:
#   i2cset -f -y 0 0x26 0x90 0x0   -> light off

set -eu

DEFAULTS=/etc/default/hkvr1-ambient
[ -r "$DEFAULTS" ] && . "$DEFAULTS"

: "${HKVR1_PRODUCT_PATTERN:=HS-EXMP-R1}"
: "${HKVR1_AMBIENT_BUS:=0}"
: "${HKVR1_AMBIENT_ADDR:=0x26}"
: "${HKVR1_AMBIENT_REG:=0x90}"
: "${HKVR1_AMBIENT_OFF:=0x0}"
: "${HKVR1_AMBIENT_ON:=0x9}"

usage() {
	echo "Usage: $0 verify-dmi | get | off | on" >&2
	echo "  get          - read current ambient-light register" >&2
	echo "  off          - turn ambient light off" >&2
	echo "  on           - restore OEM 'enabled' status value" >&2
	exit 2
}

verify_dmi() {
	pn=$(cat /sys/class/dmi/id/product_name 2>/dev/null || true)
	case "$pn" in
	"$HKVR1_PRODUCT_PATTERN"|"${HKVR1_PRODUCT_PATTERN}"*) return 0 ;;
	esac
	echo "hkvr1-ambient-light: unsupported product_name '$pn' (set HKVR1_PRODUCT_PATTERN in $DEFAULTS)" >&2
	return 1
}

require_tools() {
	command -v i2cget >/dev/null 2>&1 || {
		echo "hkvr1-ambient-light: missing i2cget (install i2c-tools)." >&2
		exit 1
	}
	command -v i2cset >/dev/null 2>&1 || {
		echo "hkvr1-ambient-light: missing i2cset (install i2c-tools)." >&2
		exit 1
	}
}

cmd_get() {
	verify_dmi || exit 1
	require_tools
	exec i2cget -f -y "$HKVR1_AMBIENT_BUS" "$HKVR1_AMBIENT_ADDR" "$HKVR1_AMBIENT_REG"
}

cmd_write() {
	value=$1
	verify_dmi || exit 1
	require_tools
	exec i2cset -f -y "$HKVR1_AMBIENT_BUS" "$HKVR1_AMBIENT_ADDR" "$HKVR1_AMBIENT_REG" "$value"
}

case "${1:-}" in
verify-dmi) verify_dmi ;;
get|status) cmd_get ;;
off|hold) cmd_write "$HKVR1_AMBIENT_OFF" ;;
on|release) cmd_write "$HKVR1_AMBIENT_ON" ;;
*) usage ;;
esac

给脚本加执行权限：

sudo chmod 755 /usr/local/sbin/hkvr1-ambient-light

3. 写入默认配置

创建文件：

/etc/default/hkvr1-ambient

内容如下：

# 海康 R1 系氛围灯（HKVR1_PRODUCT_PATTERN 须与本机 DMI product_name 一致；以下为占位示例）
HKVR1_PRODUCT_PATTERN=HS-EXMP-R1

# Hikvision R-class ambient light settings (I2C).
# Reverse-engineered from the OEM eMMC image.
#
# Known-good off command:
#   sudo i2cset -f -y 0 0x26 0x90 0x0
#
# Manual checks:
#   sudo hkvr1-ambient-light get
#   sudo hkvr1-ambient-light off
#   sudo hkvr1-ambient-light on
#
# Notes:
# - i2c-2 address 0x44 is the SHT4x temp/humidity sensor, not the LED controller.
# - The ambient light is controlled through i2c-0 address 0x26 register 0x90.

HKVR1_AMBIENT_BUS=0
HKVR1_AMBIENT_ADDR=0x26
HKVR1_AMBIENT_REG=0x90
HKVR1_AMBIENT_OFF=0x0
HKVR1_AMBIENT_ON=0x9

4. 配置开机自动关灯服务

创建文件：

/etc/systemd/system/hkvr1-ambient-light-off.service

内容如下：

[Unit]
Description=Hikvision R1 ambient light off
Documentation=file:/etc/default/hkvr1-ambient
After=systemd-modules-load.service systemd-udev-settle.service local-fs.target
Wants=systemd-udev-settle.service

[Service]
Type=oneshot
EnvironmentFile=-/etc/default/hkvr1-ambient
ExecStartPre=/sbin/modprobe i2c-dev
ExecStartPre=/usr/local/sbin/hkvr1-ambient-light verify-dmi
ExecStartPre=/bin/sh -c 'for _ in $(seq 1 20); do [ -c /dev/i2c-0 ] && exit 0; sleep 1; done; echo "hkvr1-ambient-light: /dev/i2c-0 not ready" >&2; exit 1'
ExecStart=/usr/local/sbin/hkvr1-ambient-light off
RemainAfterExit=yes
Restart=on-failure
RestartSec=5

[Install]
WantedBy=multi-user.target

启用服务：

sudo systemctl daemon-reload
sudo systemctl enable --now hkvr1-ambient-light-off.service

5. 验证

手动验证可以先这样做：

sudo hkvr1-ambient-light get
sudo hkvr1-ambient-light off
sudo hkvr1-ambient-light get

查看服务状态：

systemctl status hkvr1-ambient-light-off.service

最后重启一次系统：

sudo reboot

重新进入 Ubuntu 后，氛围灯依然是灭的

systemctl status hkvr1-ambient-light-off.service 显示成功执行

脚本里我同时保留了：

sudo hkvr1-ambient-light on

它对应的是原厂逻辑里的启用状态值 0x9。如果你确实有重新打开氛围灯的需求，可以自己试一下；
